ヤマハNS-1000Mレストア12

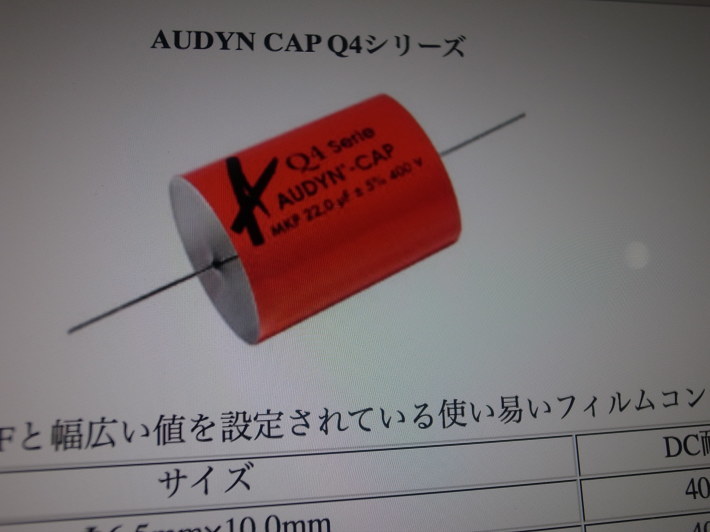

1000MのSPネットワークについてはコンデンサーの交換を検討していましたが、この1000MはSPユニットの錆等は少ないものの40年以上経過していることを考慮して、全てのコンデンサーを交換することにしました。現在では国産のSP用のコンデンサーは少なく、海外製を注文することになりました。業者に発注しましたが、全てのコンデンサーが揃うのは7月下旬とのことです。注文したのはドイツ製のAUDYNCAPフイルムコンデンサー10個です。当分1000Mから音は出ないことになりました。
AUDYNCAPのフイルムコンデンサーは高価な物も数多くありますが、今回はリーズナブルな価格のQ4シリーズで統一しました。マニアックな世界だと思います。世間はこんなことよりW杯サッカーの方が重要と思いますが・・・。

by hitosi2943 | 2018-06-28 19:45 | オーディオ | Comments(0)

ヤマハNS-1000Mレストア11

梅雨ですが、晴れの日が2日続き乾燥してきたので、右スピーカーの塗装をほぼ完成させました。また、スピーカー取り付けのパッキンが劣化していたので、色は違いますが同様の素材で作成しました。スピーカー取付ボルトもステンレスのものに交換し、背面の木ネジも新品に交換しました。これで左右のスピーカーボックスがほぼ完成しました。あとは、ネットワーク関係のみです。


by hitosi2943 | 2018-06-27 20:31 | オーディオ | Comments(0)

ヤマハNS-1000Mレストア⑩

今日は、いよいよスピーカーのクロスオーバーネットワークをメンテナンスすることにして状態を確認しました。ネットワークは、コンデンサーとコイルで構成されており、このスピーカーの場合、主にコイルが1階部にコンデンサーが2階部に配置されています。私には詳しい知識はありませんが、コンデンサーで低音部を減衰させ、コイルで高音部を減衰させる仕組みだと考えています。点検してみると各コンデンサーのうち高音部用の1本2.7マイクロフアラッドが容量抜けしています。他のコンデンサーには容量抜けはないようです。低音部用のコンデンサーはM型?(20%誤差?)ですが容量が表示値の倍もありました。(P型は30年ほど前の規格で容量が倍でも正常の範囲だとか?M型なら不良?)中音域用のコンデンサーは3.5マイクロフアラッドが4〜4.5ほどありました。NS-1000Mはシリアル番号30万番くらいまであるようですが、このスピーカーは1万4千番です。部品は相当劣化していることが予想されましたが、恐らくこれまでの所有者はあまり音楽を聴いていなかったのではないかと思います。さてどこまで部品を交換するか検討中です。

これがネットワークの全景です。部品をはずして点検します。
 点検した値をペンでコンデンサーに記入しました。中音用6本の容量抜けはありません。
一番手前の高音用コンデンサーは容量が抜けていました。このまま使うと高音用スピーカーが
壊れることになったかもしれません。

by hitosi2943 | 2018-06-24 09:20 | オーディオ | Comments(0)

ヤマハNS-1000Mレストア⑨

今日はこれまでに汚れの除去・塗装ををした各スピーカーユニットを接着して組み立てました。前の所有者は喫煙者だったようでメッシュガードやユニットもかなり黄色に汚れていました。メッシュガードのくぼみも全て修正しゴムパーツも車用のゴム用保護剤をスプレーしておきました。綺麗になりました。新品同様とは言いませんが綺麗になりました。次は、いよいよデバイディングネットワークです。コンデンサーとコイルで構成されていますが、恐らくコンデンサーは劣化していると思われるので交換が必要と思われます。  左右ともきれいになりました。


                      メッシュガードとゴム枠を接着剤で固定しました。これは高音用です。

by hitosi2943 | 2018-06-21 19:57 | オーディオ | Comments(0)

ヤマハNS-1000Mレストア⑧

片方のスピーカーボックス塗装は終わりましたが、残りのスピーカーボックス(右チャンネル)はまだ塗装途中です。そろそろ天候を確認しながら仕上げをしたいと思っていましたが、どうもスピーカー下部一部の突板が浮き上がってきています。私が補修した部分ではないので、恐らく前の所有者が剥がれを補修したと思われます。シンナー系のゴムボンドで補修したためか、再塗装したことによりシンナー成分が浸透し突板が剥がれて来ていたものと思われます。このため、この部分の突板を取り外し、サンドペーパーで接着剤をできるだけ落とし木工ボンドで接着しました。これで失敗ならパテを使おうと思います。
                        固定しました。

by hitosi2943 | 2018-06-19 11:23 | オーディオ | Comments(0)

ヤマハNS-1000Mレストア⑦

スピーカーは低音用1個を分解し、フレームを再塗装しました。他のスピーカーはそれほど錆がないため、塗装はしない予定でした。しかし、前回、仮にボックスに設置したところ、微妙なシルバー色の違いで統一性がなくなるようだったので、本日、残る全てのスピーカーユニットを再塗装しました。これで違和感は無くなると思います。

               塗ったシルバー色は車用の塗料で『ジムニーシルバー」です。



by hitosi2943 | 2018-06-17 18:43 | オーディオ | Comments(0)

ヤマハNS-1000Mレストア⑥

NS-1000Mは1台塗装しましたが、本日、1台目の最後の塗装仕上げを終了しましたので1000Mシールを貼り(側面から3cm、上から5.5cmの位置)仕上がりイメージを確認するためユニット等を仮に置いてみました。YAMAHAナチュラルサウンドが蘇る兆しがあります。が、まだ、進捗率20%くらいでしょうか。


by hitosi2943 | 2018-06-15 20:01 | オーディオ | Comments(0)

ヤマハNS-1000Mレストア⑤

現在、梅雨ですが本日は2日連続晴天です。湿度を確認すると60%程度なので、片チャンネルのスピーカーボックスの塗装をしました。塗装を剥がすのに約1日要しましたが、スプレー缶で同等に塗装するのは素人ではかなり難しいと思います。塗装とサンドペーパーの研磨を数回繰り返し、ようやく素人塗装でもある程度納得のできる結果まで到達しました。仮に1000Mの新しいシールを貼ってみました。1000Mの復活はどうなりますか。まだまだ長い道のりになりそうです。



by hitosi2943 | 2018-06-13 19:48 | オーディオ | Comments(0)

ヤマハNS-1000Mレストア④

今日は晴天ではないですが。外の作業ができるため、スピーカーボックスの塗装準備をすることにしました。昨日はスピーカーの傷や突板の剥がれを木工パテと接着剤で補修していました。今日は、サンダーに100番のサンドペーパーをつけて塗装を剥がしましたが、なかなか剥がれず作業が終了したのは17:00でした。あとは塗装ですが乾燥した天気の良い日に作業したいと思います。梅雨明け後になるかも。

1000Mはパーチクルボードの上に突板がありその上に黒のつや消し塗装がされています。突板を残してできるだけ塗装を剥がしました。再塗装がきれいにできればよいのですが・・・・。
これが昨日の作業状況、パテ補修と突板の補修をしたところです。
k



by hitosi2943 | 2018-06-10 18:17 | オーディオ | Comments(0)

ヤマハNS-1000Mレストア③

今回、左右の中音部のスピーカーをレストアしました。ユニットを外してみると、磁気部のさび等は殆どありませんでした。ユニットのメッシュカバーを外してみるとチリがドーム等に堆積していましたのでこれを除去しました。ユニットに大きな損傷はみられないためメッシュカバーの変形を修復し、ドーム部分を掃除し、中音部のレストアは終了することにしました。フランジ部分の再塗装は検討中です。

    これは中音部のメッシュカバーを外したところです。長年のチリが堆積していました。きれいに掃除して中音部のレストアは終了としました。これ以上の分解等は不要と判断しました。

by hitosi2943 | 2018-06-09 19:45 | オーディオ | Comments(0)
