SS-G7スピーカーターミナル交換

G-7のスピーカーターミナルは当時としては標準仕様の物でしたが、今となっては細いスピーカーコードしか使えず使い勝手の悪い物です。最新の物に交換しました。交換は既存のターミナルを外してドリルで穴を大きくして取り付けるだけで簡単だと思って作業開始しましたが、想定外の事があり3時間ほどかかってしまいました。取付穴をドリルで広げ裏をみると、裏は平面ではなく強化のための出っ張りが障害になり取付られない状況でした。当時のソニーの物作りに手抜きはありません。そこで、その部分を削り取り何とか取付完了となりました。これで現在の標準仕様になりました。

これは交換後です。太いコードでも対応可能です。

これは交換前です。当時流行ったワンタッチ式ですが、太いコードは使えません。

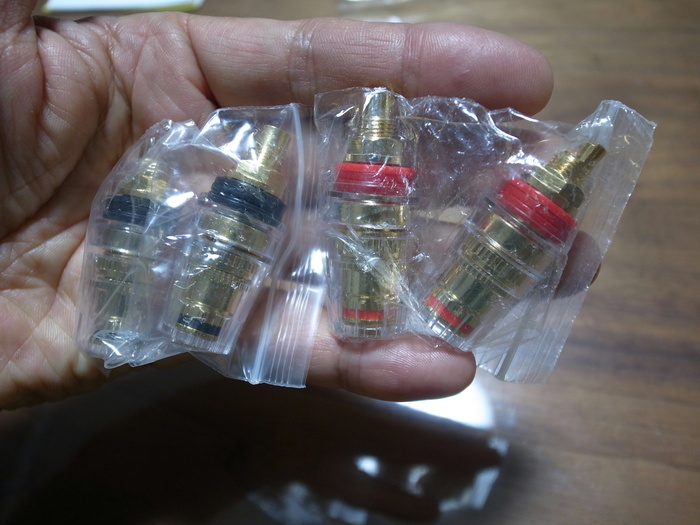

新しいターミナルです。アマゾンで購入しました。金メッキで1個200円程度

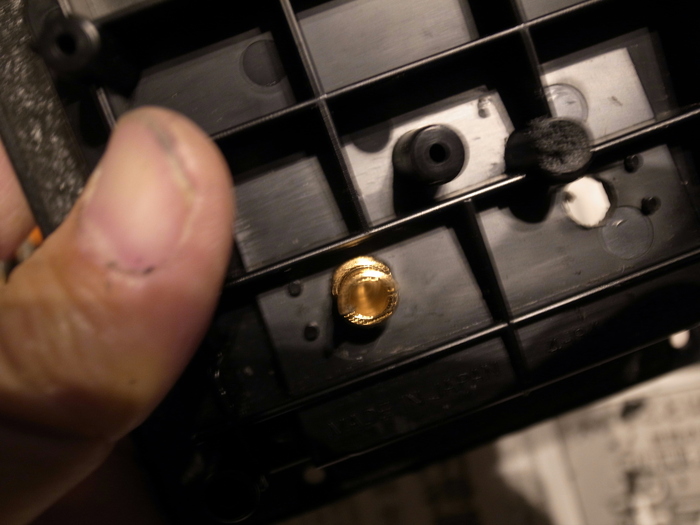

穴を開けて裏を確認したらこんな状態です。取り付けられません。

出っ張りをペンチで切って、半田ごてで溶かして、彫刻刀で削りできるだけ平らにしました。

by hitosi2943 | 2016-12-13 12:43 | オーディオ | Comments(0)

SONY SS-G7レストア

自宅にはあと1セット大型スピーカーがあります。処分する予定で車庫に放置してありました。年末に処分場へ搬入する計画でしたが、また悪い病気が出てきました。考えてみると、1977年に就職したのを機会に購入した物で当時の私の初任給は8万円くらいでしたが、このスピーカーは2台で25万6000円と高価で24回払いのローンで購入しました。思い出の詰まったスピーカーです。
そこでレストアすることにしました。スピーカー自体は問題なく音がでているため、外装をやりなおしました。まず、ボックスにキズが多かったので、側面と上面の塗装をサンダで全て剥がし、JBLと同じオイルステン仕上げにしました。前面と背面はブラックつや消しで再度塗装し、SPユニットはコーン紙が日焼けしているため書道用の墨を刷毛で塗りカーボン仕上げ?にしました。その他ユニットもできる限り錆を除去しクリアー塗装で風合いを残して仕上げました。結果として新品とは言えませんが35歳くらい若返った感じになりました。JBL4344より低域がすっきりしてボーカルもきれいに再生されています。今こんなスピーカーを作ったら相当高価になるだろうと思います。捨てるのはもったいない、もったいないです。

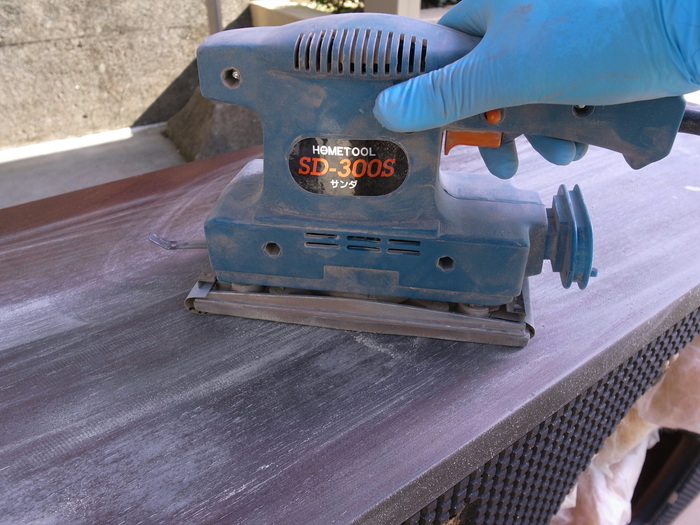

サンダで側面と上面の塗料を全て除去しました。きれいに除去しないとオイルがきれいに浸透しません。

これが、塗装を全部除去したところです。下地はウォールナット突板だったようです。

前後をブラックつや消し塗装しました。マスキングしたところです。

上面、側面をオイル仕上げしてユニット等を取り付けるところです。以前の塗装仕上げより高級感があると思います。

by hitosi2943 | 2016-12-11 18:14 | オーディオ | Comments(0)
