エッジ交換終了②

交換手順の続き

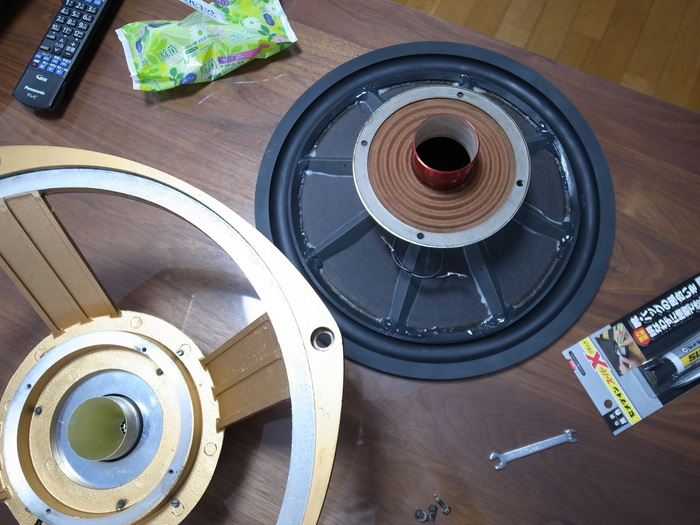

新しいエッジを仮置きしてダンパー部分に切れ込みをいれて接着剤を塗布。
接着剤は今回はゴムエッジのため添付のものは使わずゴム系の接着剤を使用しました。

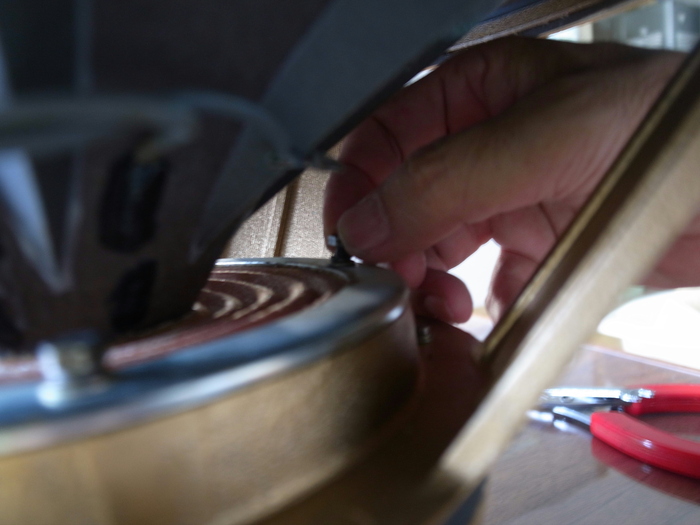

内側のエッジ部を接着後ボイスコイルを元の位置に装着しダンパーネジを仮締めします。

その後、スピーカーを軽く押さえてボイスコイルと磁石が当たらない位置で固定します。
ボイスコイルが磁石に当たっているとコーン紙を押さえると「ゴソゴソ」と鳴りますので、
鳴らない位置でネジを均一に締めます。万一、ネジを締めた後音がするようであれば再度
緩めて再調整してください。ネジは締めすぎず均等に・・・
後は外エッジを接着して終了です。

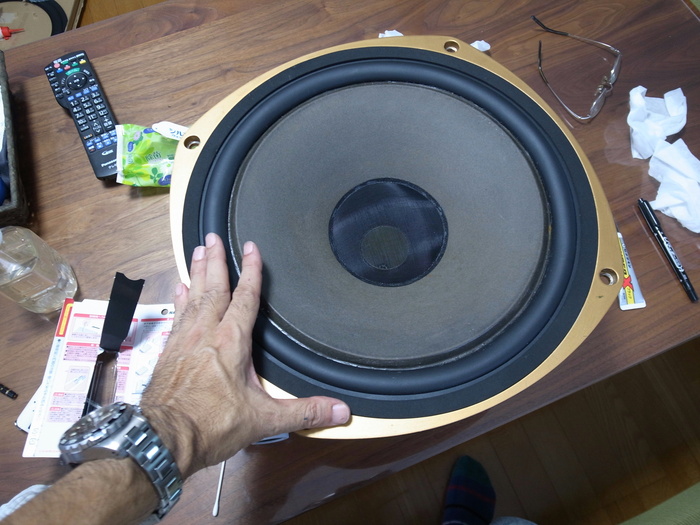

これが交換後です。あと最後にエッジ隠しのウレタン上に付ければ完成です。ゴムエッジのためたるみも無くしっかりしています。

[PR]
by hitosi2943 | 2016-10-07 20:20 | オーディオ | Comments(0)

エッジ交換終了①

本日、タンノイDU-386のエッジ交換が完了しました。先日は左チャンネルのみでしたが、右チャンネルも完了しました。まだまだ倉庫状態の部屋ですが、少しずつ片づけてゆっくり音楽の聴ける場所にしていきたいと思っています。


More 交換手順①はこれ
[PR]
by hitosi2943 | 2016-10-07 19:08 | オーディオ | Comments(0)

タンノイDU-386エッジ交換

最近オーディオからは遠ざかっていました。20年ほど前に友人からタンノイのDU-386を貰いエッジ交換を広島の業者に依頼し、手持ちのボックスに入れて聴いていました。DU-386はタンノイの「アーデン」に使われているユニットと同じですが、SP単体での販売もしていた物です。
久しぶりに鳴らしてみると左のSPの音が歪んで聞こえます。よくSPを観察すると布エッジの塗布ゴムがべたついて破れかけておりこれが原因と思われましたので20年ぶりに自力で取り替えることにしました。交換のためにSPのコーン紙を外したところボイスコイルの部分から小粒のハンダの塊が出てきました。恐らく音の歪みはこれが原因だったようです。前回の交換時に入ったのでしょうか?不明です。交換後は問題なくきれいな音で音楽を奏でてくれています。次回のエッジ交換は20年後の82歳頃の時ですが・・・。

・完成しました。プロに頼めば細かい調整をしてくれるとは思いますが、音が出ればOKです。

・今回は布エッジからゴムエッジに交換しました。耐久性はウレタンの4倍とか

[PR]
by hitosi2943 | 2016-10-01 12:36 | オーディオ | Comments(0)
